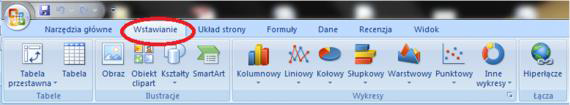

Wykresy są świetnym narzędziem służącym do wyświetlania danych numerycznych w formie graficznej, co w znacznym stopniu ułatwia zrozumienie liczb przedstawionych w tabelach. Program Microsoft Excel umożliwia tworzenie wielu typów wykresów, dzięki czemu do każdego rodzaju prezentowanych danych możliwe jest dobranie odpowiedniej grafiki. Na przykład wykres słupkowy najlepiej sprawdza się, gdy pragniemy pokazad zmiany danych w czasie lub porównad pewne elementy. Z kolei wykresy liniowe obrazują zmiany danych ciągłych w czasie. Dla danych rozmieszczonych w jednej kolumnie lub wierszu warto zastosowad wykres kołowy, który pokazuje różne wielkości elementów w danej kolumnie lub wierszu. Możliwe jest również tworzenie wykresów złożonych, używając kilku typów wykresów w jednym miejscu. Aby stworzyd wykres, po podaniu danych w tabeli oraz wyborze odpowiedniego rodzaju wykresu, należy kliknąd na zakładkę „Wstawianie” w menu narzędziowym programu. Wzakładce w sekcji „Wykresy” znajduje się kilka rodzajów wykresów. Po kliknięciu w „Innewykresy” pojawi się jeszcze więcej możliwości wyboru.

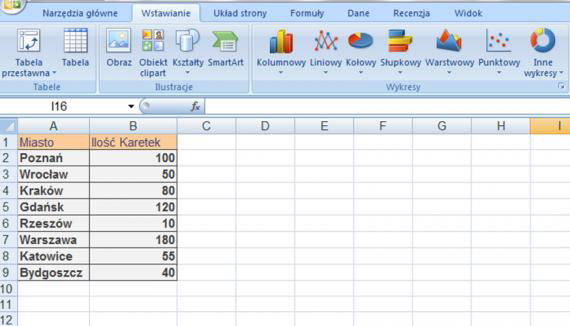

Tak stworzony i sformatowany wykres świetnie pomaga zobrazowad dane pokazane w tabeli. Wprowadzenie danych Dane zostają wprowadzone do odpowiednich komórek. Warto dodad tytuły kolumn, co ułatwi w późniejszym kroku, opisanie wykresu. MS Excel potrafi samodzielnie wstawid nazwy osi wykresu na podstawie tytułów kolumn.

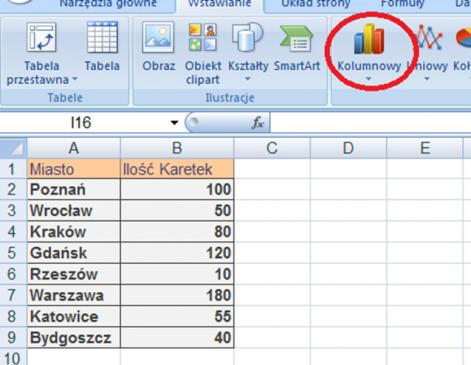

Wybór odpowiedniego wykresu W tym przypadku wybrany został wykres kolumnowy.

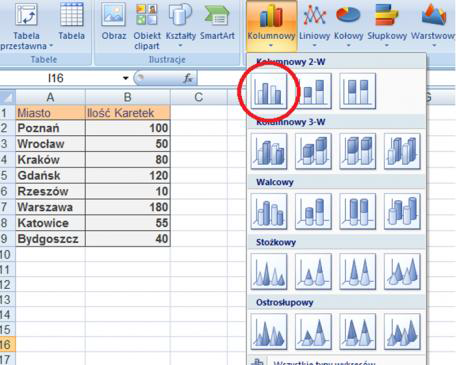

Zaznaczenie danych Po wyborze odpowiedniego rodzaju wykresu w menu pojawia się ekran wyboru rodzaju wykresu kolumnowego - można wybrad zarówno wykres dwuwymiarowy, jak i przestrzenną grafikę. Dodatkowo wykres kolumnowy może mied kształt walca, stożka lub ostrosłupa.

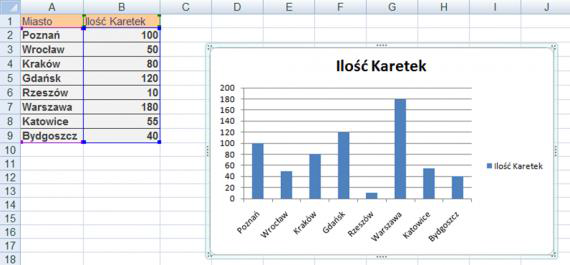

Dowolne formatowanie stworzonego wykresu Po kliknięciu na wykres w menu głównym pojawią się dodatkowe zakładki: Zakładka „Projektowanie”, gdzie możliwe będzie dokładne określenie formatu wykresu, jego stylu czy układu.

Zakładka „układ” umożliwia wprowadzenie takich elementów jak tytuł wykresu, nazwy osi czy napisanie legendy. Zakładka „formatowanie” umożliwia zmianę wielkości wykresu, użytych czcionek lub obramowań.

Część zmian można wprowadzad bezpośrednio na wykresie. Na przykład po kliknięciu na tytuł pojawia się okno edycji umożliwiającą zmianę nazwy wykresu.

Zadanie 1
Tabela przedstawia rozkład sił w Sejmie RP. Sporządź wykres kołowy ilustrujący tę sytuację.

Partia	Liczba posłów
PO	230
PIS	85
Unia Pracy	60
Unia Wolności	52
PSL	36
UPR	2
Inne	15

Zadanie 2
Na podstawie danych oblicz jak zmieniała się ilość oddanych do użytku mieszkań. Mieszkania oddane do użytku w Polsce w latach 1950-1988 (tys.). Pokaż na wykresie ilość oddanych mieszkań.

lata	ilość mieszkań	% wzrostu
1950	59,50	-
1955	89,00
1960	142,10
1965	170,50
1970	194,20
1975	248,10
1980	217,10
1985	189,60
1988	198,60
RAZEM

Zadanie 3
Oblicz ile procent głosów zdobyła każda z partii w wyborach. Wyniki wyborów parlamentarnych z dnia 18 maja 1994. Przedstaw na diagramie kołowym wyniki wyborów.

Lp	Nazwa partii	Ilość głosów	% zdobytych głosów
1	KPN	3254000
2	PSL	15427000
3	SLD	9356000
4	UP	4562000
5	UW	3961000
	RAZEM

Zadanie 4
Warunkiem zaliczenia semestru przez studenta, jest uzyskanie średniej ilości punktów ze wszystkich testów powyżej 74pkt. Wykorzystując formułę „JEŻELI" oblicz, którzy studenci mają zaliczony semestr. Przedstaw końcowe wyniki (średnie ilości uzyskanych punktów) na wykresie dla wszystkich studentów.

student	test 1	test 2	test 3	test 3	średnia	zdał/oblał
Bawarski Jan	87	67	89	93
Kusik Paweł	78	98	67	45
Madej Ewa	90	87	91	88
Pytka Anna	89	88	87	87
Zyta Ewa	74	70	80	54

Zadanie 5
Oblicz wartości brutto poszczególnych modeli faksów, jeżeli VAT=23% Narysuj wykres kolumnowy przedstawiający ceny brutto faxów w poszczególnych miesiącach

	styczeń 2009r.		lipiec 2010r.		styczeń 2011r.
Model #	Netto	Brutto	Netto	Brutto	Netto	Brutto
F200 G	512,50 zł		697,00 zł		729,55 zł
F250 G	711,00 zł		821,36 zł		875,66 zł
F300 G	923,25 zł		983,45 zł		1 050,55 zł
F350 G	999,00 zł		1 023,00 zł		1 260,66 zł
F400 G	1 010,58 zł		1 221,50 zł		1 512,80 zł
F450 G	1 410,25 zł		1 490,00 zł		1 815,35 zł
F500 G	1 845,00 zł		1 987,25 zł		2 178,34 zł
F550 G	1 978,80 zł		2 145,60 zł		2 614,11 zł

Zadanie 5
Przedstaw na wykresie kołowym udział uczniów w konkursach przedmiotowych:

Przedmiot	Ilość uczniów
j. polski	22
j. angielski	36
matematyka	18
historia	11
inne	9

Zadanie 6
Sporządź dwa wykresy. Na pierwszym przedstaw zarobek uzyskany ze sprzedaży jogurtów, a na drugim popularność sprzedaży.

Smak	I	II	III	IV	RAZEM
Wiśnia	205,27 zł	302,25 zł	366,00 zł	269,00 zł
Jagoda	123,00 zł	159,63 zł	174,22 zł	268,33 zł
Brzoskwinia	226,00 zł	198,00 zł	221,00 zł	199,36 zł
Kiwi	165,32 zł	199,23 zł	201,00 zł	145,22 zł
Malina	369,78 zł	348,59 zł	322,36 zł	239,33 zł

Zadanie 7
Wykonaj wykres, który obrazowałby ilość studentów w Polsce w latach 1998 - 2004 i porównywałby liczbę studentów studiujących na uczelni państwowej i prywatnej w każdym roku kalendarzowym.

Rok	Uczelnie państwowe	Uczelnie niepaństwowe
1998	942,5	331,5
1999	1002,1	419,2
2000	1100,2	472,3
2001	1197,2	509,3
2002	1260,2	528,8
2003	1300,5	546
2004	1330,7	582,3
2005	1319,1	620,8
2006	1287,4	640,3

Zadanie 8
Narysuj wykres funkcji y=4x-7

Zadanie 9
Narysuj wykres funkcji y=3x2+5x+4

Zadanie 10
Narysuj wykres funkcji y=(2x-2)/3x

Zadanie 11
Narysuj wykres funkcji y=5sin3x+2

Zadanie 12
Narysuj wykres funkcji y=2sinx-3cosx2

Zadanie 13
Narysuj wykres funkcji y=log3x+5
